薄板螺母柱 BF-TSO,BF-TSOS,BF-TSOA
BF压铆紧固件——螺柱系列：
薄板螺母柱 （BF-TSO,TSOS,TSOA）
用于0.025英寸/0.63mm及以上板材的螺柱
公制计量：MM
| 螺纹型号 |
最小板厚 |
安装孔+0.08 |
C -0.13 |
D Min 螺纹长度 |
H Nom |
安装孔最小边距 |
| M25 |
0.63 |
4.2 |
4.19 |
5.2 |
4.8 |
5.8 |
| 6M25 |
0.63 |
5.4 |
5.38 |
6.4 |
6.4 |
| M3 |
0.63 |
4.2 |
4.19 |
6.2 |
4.8 |
5.8 |
| 6M3 |
0.63 |
5.4 |
5.38 |
6.4 |
7.1 |
| M35 |
0.63 |
5.4 |
5.38 |
7 |
6.4 |
7.1 |
英制计量：英寸
| 通孔型号 |
最小板厚 |
安装孔+.003/-.000 |
C +.000/-.005 |
D Min
螺纹长度 |
H Nom |
安装孔最小边距 |
| 256 |
.025 |
.166 |
.165 |
.200 |
.187 |
.23 |
| 6256 |
.025 |
.213 |
.212 |
.250 |
.27 |
| 440 |
.025 |
.166 |
.165 |
.220 |
.187 |
.23 |
| 6440 |
.025 |
.213 |
.212 |
.250 |
.27 |
| 632 |
.025 |
.213 |
.212 |
.270 |
.250 |
.27 |
公制计量：mm
螺纹尺寸×螺距 |
型号 |
螺纹型号 |
长度‘L’ ±.008 其他长度/螺纹深度数据参照下图 |
| 钢 |
不锈钢 |
铝 |
2.00 |
3.00 |
4.00 |
6.00 |
8.00 |
10.00 |
12.00 |
14.00 |
16.00 |
18.00 |
19.00 |
| 长度型号（以下无小数点位） |
| M2.5× 0.45 |
TSO |
TSOS |
TSOA |
M25 |
200(1) |
300(1) |
400(1) |
600(1) |
800(2) |
1000(2) |
1200(3) |
1400(3) |
1600(3) |
1800(3) |
1900(3) |
| 6M25(4) |
| M3× 0.5 |
TSO |
TSOS |
TSOA |
M3 |
200(1) |
300(1) |
400(1) |
600(1) |
800(2) |
1000(2) |
1200(3) |
1400(3) |
1600(3) |
1800(3) |
1900(3) |
| 6M3(4) |
| M3.5× 0.6 |
TSO |
TSOS |
TSOA |
M35 |
NA |
300(1) |
400(1) |
600(1) |
800(1) |
1000(2) |
1200(2) |
1400(3) |
1600(3) |
1800(3) |
1900(3) |
英制计量：英寸
螺纹尺寸 |
型号 |
螺纹型号 |
长度‘L’ ±.003 其他长度/螺纹深度数据参照下图 |
| 钢 |
不锈钢 |
铝 |
.090 |
.125 |
.187 |
.250 |
.312 |
.375 |
.437 |
.500 |
.562 |
.625 |
.687 |
.750 |
| 长度型号（以下无小数点位） |
| .086-56(#2-56) |
TSO |
TSOS |
TSOA |
256 |
090(1) |
125(1) |
187(1) |
250(1) |
312(2) |
375(2) |
437(3) |
500(3) |
562(3) |
625(3) |
687(3) |
750(3) |
| 6256(4) |
| .112-40(#4-40) |
TSO |
TSOS |
TSOA |
440 |
090(1) |
125(1) |
187(1) |
250(1) |
312(2) |
375(2) |
437(3) |
500(3) |
562(3) |
625(3) |
687(3) |
750(3) |
| 6440(4) |
| .138-32(#6-32) |
TSO |
TSOS |
TSOA |
632 |
NA |
125(1) |
187(1) |
250(1) |
312(1) |
375(2) |
437(3) |
500(3) |
562(3) |
625(3) |
687(3) |
750(3) |

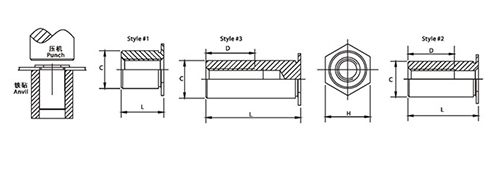

| （1）STYIE#1 |
（2）STYLE#2 |
（3）STYLE#3 |
NA 不提供 |
|
