平头定位销 BF-TPS
BF压铆紧固件——定位销系列：

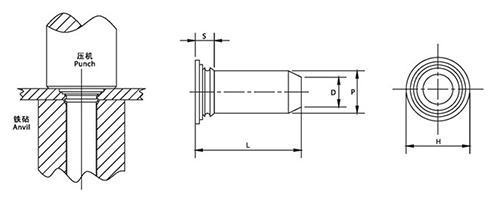

BF平头定位销（TPS）
可满足在定位，旋转中心和直线对准等多方面的应用。端部倒角使配合孔容易安装为位置，枢轴，支点，校准的应用提供更广阔的范围，定位容易简单准确。
公制计量：mm
统一标准 |
销钉直径±0.05 |
类型 |
销钉直径型号 |
L ±0.4 |
最小板厚 |
板孔尺寸+0.03 |
D ±0.15 |
H ±0.4 |
S Max. |
孔距C/L边缘的最短距离 |
|
3 |
TPS |
3mm |
8 |
10 |
12 |
16 |
NA |
1 |
3.5 |
2.05 |
5.2 |
2.29 |
6.4 |
|
4 |
TPS |
4mm |
8 |
10 |
12 |
16 |
NA |
1 |
4.5 |
2.82 |
6.12 |
2.29 |
7.1 |
|
5 |
TPS |
5mm |
NA |
10 |
12 |
16 |
20 |
1 |
5.5 |
3.53 |
7.19 |
2.29 |
7.6 |
|
6 |
TPS |
6mm |
NA |
NA |
12 |
16 |
20 |
1 |
6.5 |
4.24 |
8.13 |
2.29 |
7.9 |
英制计量：英寸
统一标准 |
销钉直径±.002 |
类型 |
销钉直径型号 |
L ±.015 |
最小板厚 |
板孔尺寸+.003/-.000 |
D ±.006 |
H ±.015 |
S Max. |
孔距C/L边缘的最短距离 |
|
. 375 |
. 500 |
. 625 |
.750 |
1.00 |
|
.125 |
TPS |
125 |
6 |
8 |
10 |
12 |
NA |
. 040 |
.144 |
.090 |
.205 |
.090 |
.250 |
|
.187 |
TPS |
187 |
6 |
8 |
10 |
12 |
16 |
. 040 |
.205 |
.132 |
.270 |
.090 |
.250 |
|
.250 |
TPS |
250 |
NA |
8 |
10 |
12 |
16 |
. 040 |
.272 |
.177 |
. 335 |
.090 |
. 310 | 上一个产品 下一个产品返回 >>
|
