埋头螺母柱 BF-CSS,CSOS
BF压铆紧固件——螺母柱系列：
BF埋头紧螺柱（CSS，CSOS）

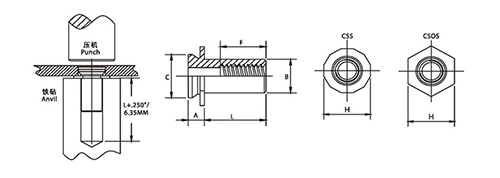

安装于板的盲孔中，保持反面平齐无痕，达到预埋效果。独特的凹槽设计，使螺栓承受较大的拉出和扭转力。
公制计量：mm
统一标准 |
螺纹尺寸×螺距 |
类型 |
螺纹编码 |
长度尺寸"L" +0.05-0.13 |
最小板厚 |
装配盲孔直径±0.08 |
盲孔最小深度（1） |
全螺纹最小长度 |
A Max. |
B Max（4） |
H Nom. |
孔距C/L边缘的最短距离 |
|
不锈钢 |
|
M3×0.5 |
CSS |
M3 |
4(2) |
6(2) |
8(5) |
10(3) |
12(3)NS |
16(3)NS |
20(3)NS |
25(3)NS |
1.6 |
5.41 |
1.09 |
5 |
1.09 |
4.2 |
6.35 |
4.8 |
|
CSOS |
2.4 |
1.91 |
1.91 |
|
M4×0.7 |
CSS |
M4 |
4(2)NS |
6(2) |
8 |
10(5) |
12(3) |
16(3) |
20(3)NS |
20(3)NS |
1.6 |
7.92 |
1.09 |
6.5 |
1.09 |
6.23 |
8.74 |
6.4 |
|
CSOS |
2.4 |
1.91 |
1.91 |
|
M5×0.8 |
CSS |
M5NS |
4(2) |
6(2) |
8(2) |
10 |
12 |
16(3) |
20(3) |
25(3) |
1.6 |
8.74 |
1.09 |
9.6 |
1.09 |
7.37 |
9.53 |
7.2 |
|
CSOS |
2.4 |
1.91 |
1.91 |
|
M6×1 |
CSOS |
M6NS |
4(2) |
6(2) |
8(2) |
10 |
12 |
16(3) |
20(3) |
25(3) |
2.4 |
9.9 |
1.91 |
9.6 |
1.91 |
9 |
11.11 |
9.5 |
英制计量：英寸
|
统 一 标 准 |
螺纹尺寸 |
类型 |
螺纹编码 |
长度尺寸"L" +.002-.005 |
最小板厚 |
装配盲孔直径+.003/-.000 |
盲孔最小深度（1） |
全螺纹最小长度 |
A Max. |
BMax.（4） |
C Max. |
H Nom. |
孔距C/L边缘的最短距离 |
|
不锈钢 |
.187 |
.250 |
.312 |
.375 |
.500 |
.625 |
.750 |
1.00 |
|
.112-40(＃4-40) |
CSS |
440 |
3(2) |
4 |
5 |
6 |
8(3) |
10(3)NS |
12(3)NS |
16(3)NS |
.062 |
. 213 |
.043 |
.188 |
.043 |
.165 |
.212 |
.250 |
.188 |
|
CSOS |
.093 |
.075 |
.075 |
|
.138-32(＃6-32) |
CSS |
632 |
3(2) |
4(2) |
5 |
6 |
8(3) |
10(3) |
12(3) |
16(3)NS |
.062 |
. 290 |
.043 |
.250 |
.043 |
.213 |
.289 |
.312 |
.219 |
|
CSOS |
.093 |
.075 |
.075 |
|
.164-32(#8-32) |
CSS |
832NS |
3(2) |
4(2) |
5 |
6 |
8(3) |
10(3) |
12(3) |
16(3) |
1.6 |
. 312 |
.043 |
.250 |
.043 |
.245 |
.311 |
.344 |
.250 |
|
CSOS |
.093 |
.075 |
.075 |
|
.190-32(＃10-32) |
CSS |
032NS |
3(2) |
4(2) |
5(2) |
6(2) |
8 |
10(3) |
12(3) |
16(3) |
.062 |
. 344 |
.043 |
. 375 |
.043 |
.290 |
.343 |
.375 |
.281 |
|
CSOS |
.093 |
.075 |
.075 |
|
.250-20(1/4-20) |
CSS |
0420NS |
3(2) |
4(2) |
5(2) |
6(2) |
8 |
10 |
12(3) |
16(3) |
.062 |
. 390 |
.043 |
. 375 |
.043 |
.354 |
.389 |
.438 |
.375 |
|
CSOS |
.093 |
.075 |
.075 |
