密封螺母 BF-B,BF-BS
BF压铆紧固件——螺母系列:
BF盲孔密封螺母紧固件(B,BS)
应用于需求封闭的螺纹底端。封闭的螺纹底端限制螺纹穿透并隔绝外部物质。为内部安装提供坚固的螺纹,阻止外部灰尘侵入机体。
不锈钢盲孔紧固件B与BS提供2种型号连锁凸起.适用于不薄于1mm的钢板和铝板。
公制计量:mm
统一标准 |
螺纹尺寸× 螺距 |
类型 |
螺纹编码 |
底纹编码 |

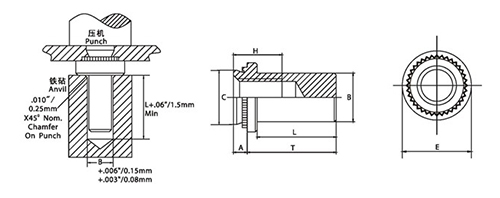

A Max. |
最小板厚(1) |
板上孔的尺寸 +0.08 |
B Max. |
C Max. |
E ±0.25 |
H |
L Max. |
T ±0.25 |
孔距C/L边缘的最短距离 |
钢 |
不锈钢 |
M3×0.5 |
B |
BS |
M3ns |
1 |
0.97 |
1 |
4.25 |
3.8 |
4.22 |
6.35 |
5.3 |
8.5 |
9.6 |
4.8 |
2 |
1.37 |
1.4 |
M4×0.7 |
B |
BS |
M4 |
1 |
0.97 |
1 |
5.4 |
5.2 |
5.38 |
7.95 |
7.1 |
9.8 |
11.2 |
6.9 |
2 |
1.37 |
1.4 |
M5×0.8 |
B |
BS |
M5 |
1 |
0.97 |
1 |
6.4 |
6 |
6.38 |
8.75 |
6.8 |
9.8 |
11.2 |
7.1 |
2 |
1.37 |
1.4 |
M6×1 |
B |
BS |
M6 |
1 |
1.37 |
1.4 |
8.75 |
7.8 |
8.72 |
11.1 |
7.8 |
12.7 |
14.3 |
8.6 |
2 |
2.21 |
2.3 |
英制计量:英寸
统一标准 |
螺纹尺寸 |
类型 |
螺纹编码 |
底纹编码 |
A Max. |
最小板厚(1) |
板上孔的尺寸 +.003/-.000 |
B Max. |
C Max. |
E ±0.25 |
H |
L Max. |
T ±0.25 |
孔距C/L边缘的最短距离 |
钢 |
不锈钢 |
.112-40(#4-40) |
BNS |
BS |
440 |
1 |
.038 |
.040 |
.166 |
.150 |
.165 |
.25 |
.21 |
.335 |
.38 |
.19 |
2 |
.054 |
.056 |
.138-32(#6-32) |
B |
BS |
632 |
1 |
.038 |
.040 |
.1875 |
.169 |
.187 |
.28 |
.23 |
.335 |
.38 |
.22 |
2 |
.054 |
.056 |
.164-32(#8-32) |
B |
BS |
832 |
1 |
.038 |
.040 |
.213 |
.204 |
.212 |
.31 |
.28 |
.385 |
.44 |
.27 |
2 |
.054 |
.056 |
.190-32(#10-32) |
B |
BS |
032 |
1 |
.038 |
.040 |
.250 |
. 235 |
. 249 |
. 34 |
. 28 |
. 385 |
. 44 |
.28 |
2 |
.054 |
.056 |
.250-20(1/4-20) |
B |
BS |
0420 |
1 |
.054 |
.056 |
. 344 |
. 305 |
. 343 |
. 43 |
. 31 |
. 500 |
. 56 |
. 34 |
2 |
.087 |
.090 | 上一个产品 下一个产品返回 >>
|
