通孔螺母柱（ BF-SO，SOS，SOA，SO4,SON）

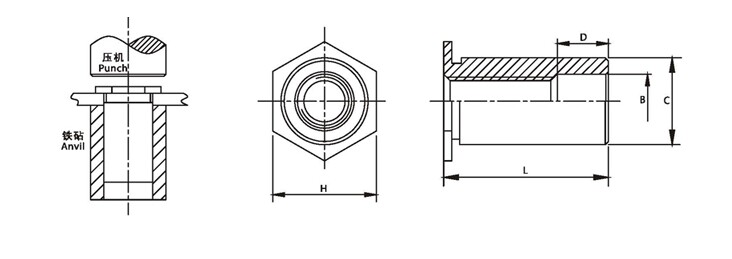

 BF压铆紧固件——螺柱系列：通孔螺母柱（ BF-SO，SOS，SOA，SO4,SON）用于间隔或叠式机壳，电路板和零件并提供无螺纹式。安装后与板面保持齐平，公制标准公差±0.25mm一个小数位，±0.13mm二个小数位，SON,型号提供热处理碳钢的特殊要求。
公制计量：mm| 螺纹型号 | 最小板厚 | 安装孔+0.08 | B内孔直径±0.13 | C -0.13 | H Nom | 安装孔最小边距 | | M3 | 1.02 | 4.22 | 3.2 | 4.2 | 4.8 | 6 | | 3.5M3 | 1.02 | 5.41 | 3.2 | 5.39 | 6.4 | 6.8 | | M3.5 | 1.02 | 5.41 | 3.9 | 5.39 | 6.4 | 6.8 | | M4 | 1.27 | 7.14 | 4.8 | 7.12 | 7.9 | 8 | | M5 | 1.27 | 7.14 | 5.35 | 7.12 | 7.9 | 8 |
英制计量：英寸| 螺纹型号 | 最小板厚 | 安装孔+.003/-.000 | B内孔直径±.005 | C +.000/-.005 | H Nom | 安装孔最小边距 | | 440 | .040 | .166 | .125 | .165 | .187 | .23 | | 6440 | .040 | .213 | .125 | .212 | .250 | .27 | | 632 | .040 | .213 | .156 | .212 | .250 | .27 | | 8632 | .050 | .281 | .156 | .280 | .312 | .31 | | 832 | .050 | .281 | .188 | .280 | .312 | .31 | | 032 | .050 | .281 | .203 | .280 | .312 | .31 |
公制计量：mm
螺纹尺寸×螺距 | 型 号 | 螺纹型号 | 长度‘L’+0.05 -0.13 mm | | 钢 | 未处理钢 | 不锈钢 | 铝 | | M3×0.5 | SO | SON | SOS | SOA | M3 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | N/A | N/A | N/A | | 3.5M3（1） | | M3.5×0.6 | SO | SON | SOS | SOA | M3.5 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | | M4×0.7 | M4 | | M5×0.8 | M5 | | D±0.25 | NONE | 4 | 8 | 11 |
英制计量：英寸
螺纹尺寸 | 型 号 | 螺纹型号 | 长度‘L’+0.05 -0.13 mm | | 钢 | 未处理钢 | 不锈钢 | 铝 | .125 | .187 | .250 | .312 | .375 | .437 | .500 | .562 | .625 | .687 | .750 | .812 | .875 | .937 | 1.00 | 1.062 | | .112-40(#4-40) | SO | SON | SOS | SOA | 440 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | N/A | N/A | N/A | N/A | N/A | | 6440(1) | | .138-32(#6-32) | SO | SON | SOS | SOA | 632 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | | 8632(1) | | .164-32(#8-32) | SO | SON | SOS | SOA | 832 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | | .190-32(#10-32) | 032 | | D Dimension+.010-.010 | None | .187 | .312 | .437 |
（1）螺柱壁加厚 通孔无螺纹螺柱（SO,SON,SOA,SOS）
公制计量：mm | 通孔型号 | 最小板厚 | 安装孔+0.08 | C -0.13 | H Nom | 安装孔最小边距 | | 43.1 | 1.02 | 4.22 | 4.2 | 4.8 | 6 | | 63.1 | 1.02 | 5.41 | 5.39 | 6.4 | 6.8 | | 63.6 | 1.02 | 5.41 | 5.39 | 6.4 | 6.8 | | 83.6 | 1.27 | 7.14 | 7.12 | 7.9 | 8 | | 84.1 | 1.27 | 7.14 | 7.12 | 7.9 | 8 | | 85.1 | 1.27 | 7.14 | 7.12 | 7.9 | 8 |
英制计量：英寸| 通孔型号 | 最小板厚 | 安装孔+.003/-.000 | C +.000/-.005 | H Nom | 安装孔最小边距 | | 4116 | .040 | .166 | .165 | .187 | .23 | | 6116 | .040 | .213 | .212 | .250 | .27 | | 6143 | .040 | .213 | .212 | .250 | .27 | | 8143 | .050 | .281 | .280 | .312 | .31 | | 8169 | .050 | .281 | .280 | .312 | .31 | | 8194 | .050 | .281 | .280 | .312 | .31 |
公制计量：mm| B 通孔直径 +.004 -.003 | 型 号 | 通孔型号 | 长度‘L’+0.05 -0.13 mm | | 钢 | 未处理钢 | 不锈钢 | 铝 | | 3.1 | SO | SON | SOS | SOA | 43.1 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | | 63.1(1) | | 3.6 | SO | SON | SOS | SOA | 63.6 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | | 83.6(1) | | 4.1 | SO | SON | SOS | SOA | 84.1 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | | 5.1 | 85.1 |
英制计量：英寸
B 通孔直径 +.004 -.003 | 型 号 | 通孔型号 | 长度‘L’+0.05 -0.13 mm | | 钢 | 未处理钢 | 不锈钢 | 铝 | .125 | .187 | .250 | .312 | .375 | .437 | .500 | .562 | .625 | .687 | .750 | | .116 | SO | SON | SOS | SOA | 4116 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | | 6116(1) | | .143 | SO | SON | SOS | SOA | 6143 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | | 8143(1) | | .169 | SO | SON | SOS | SOA | 8169 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | | .194 | 8169 |
通孔63.1和83.6型号指壁加厚
上一个产品 下一个产品返回 >>
|
