P.C.B螺母柱 BF-KFE，KFSE
BF压铆紧固件——螺柱系列：
P.C.B螺柱（KFE，KFSE）

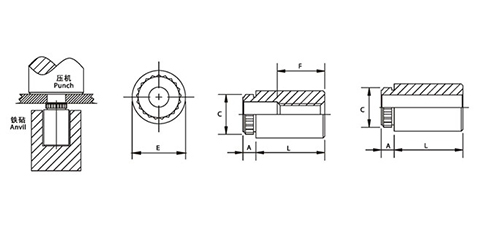

提供有螺纹和无螺纹式，用于装配间隔或叠式PC板，起固定作用。特有的低端扩张功能可增加推出阻力。
公制计量：mm
统一标准 |
螺纹尺寸× 螺距 |
通孔+0.04/-0.08 |
类型 |
螺纹或通孔编码 |
L |
A Max. |
最小板厚 |
板孔尺寸+0.08（1） |
C ±0.08 |
E ±0.13 |
孔距C/L边缘的最短距离 |
|
碳钢 |
不锈钢 |
|
M3×0.5 |
(3) |
KFE |
KFSE |
M3 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16NS |
1.53 |
1.53 |
4.22 |
4.68 |
5.56 |
4.4 |
|
(3) |
3.6 |
KFE |
KFSE |
3.6 |
3 |
4 |
6NS |
8NS |
10NS |
12NS |
14NS |
16NS |
1.53 |
1.53 |
5.41 |
5.87 |
7.14 |
5.5 |
|
(3) |
4.2 |
KFE |
KFSE |
4.2NS |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
1.53 |
1.53 |
6.4 |
6.86 |
8.74 |
7.1 |
|
“F”最小螺纹长度(可用) |
Full |
9.5×±0.4 |
|
英制计量：英寸
螺纹尺寸 |
通孔+.004/-.003 |
类型 |
螺纹或通孔编码 |
长度尺寸+.010 -.000(1) |
A Max. |
最小板厚 |
板孔尺寸+.003/-.000(1) |
C ±.003 |
E ±.005 |
孔距C/L边缘的最短距离 |
|
碳钢 |
不锈钢 |
.125 |
.250 |
.375 |
.500 |
.625 |
.750 |
.875 |
1.00 |
|
.112-40(＃4-40) |
(3) |
KFE |
KFSE |
440 |
4 |
8 |
12 |
16 |
20 |
24NS |
NA |
NA |
.060 |
.060 |
.166 |
.184 |
.219 |
.17 |
|
.138-32(#6-32) |
(3) |
KFE |
KFSE |
632 |
4 |
8 |
12 |
16 |
20 |
24NS |
28NS |
32NS |
.060 |
.060 |
.213 |
.213 |
.281 |
.22 |
|
.164-32(＃8-32） |
.116 |
KFE |
KFSE |
116 |
4 |
8 |
12 |
16 |
20 |
24NS |
NA |
NA |
.060 |
.060 |
.166 |
.184 |
.219 |
.17 |
|
.190-32(＃10-32) |
.143 |
KFE |
KFSE |
143 |
4 |
8 |
12 |
16 |
20 |
24NS |
28NS |
32NS |
.060 |
.060 |
.213 |
.213 |
.281 |
.22 |
|
“F”最小螺纹长度(可用) |
Full |
.357±.016 |
.375盲螺纹 |
| * KF2、KFS2、KFE和KFSE使用于盲孔板。若用于通孔板误差为+0.13-0.03毫米，但性能降低且斜槽损坏版面。我们建议使用KPS6型于通孔板。
