盲孔螺母柱 BF-BSO,BSOS,BSOA,BSO4
BF压铆紧固件——螺母柱系列：
盲孔螺母柱（BSO,BSON,BSOA,BSOS）

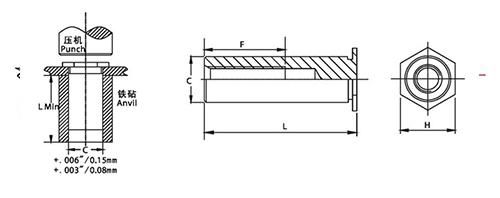

盲孔螺母柱用于间隔或叠式机壳，电路板和零件并提供无螺纹式。安装后与板面保持齐平，公制标准公差±0.25mm一个小数位，±0.13mm二个小数位，BSON型号提供热处理碳钢的特殊要求。
公制计量：mm
螺纹型号 |
最小板厚 |
安装孔+0.08 |
|
C-0.13 |
H
Nom |
安装孔最小边距 |
| M3 |
1.02 |
4.22 |
|
4.2 |
4.8 |
6 |
| 3.5M3 |
1.02 |
5.41 |
|
5.39 |
6.4 |
6.8 |
| M3.5 |
1.02 |
5.41 |
|
5.39 |
6.4 |
6.8 |
| M4 |
1.27 |
7.14 |
|
7.12 |
7.9 |
8 |
| M5 |
1.27 |
7.14 |
|
7.12 |
7.9 |
8 |
英制计量：英寸
螺纹型号 |
最小板厚 |
安装孔+.003/-.000 |
C +.000/-.005 |
H Nom |
安装孔最小边距 |
| 440 |
.040 |
.166 |
.165 |
.187 |
.23 |
| 6440 |
.040 |
.213 |
.212 |
.250 |
.27 |
| 632 |
.040 |
.213 |
.212 |
.250 |
.27 |
| 8632 |
.050 |
.281 |
.280 |
.312 |
.31 |
| 832 |
.050 |
.281 |
.280 |
.312 |
.31 |
| 032 |
.050 |
.281 |
.280 |
.312 |
.31 |
公制计量：mm
螺纹尺寸×螺距 |
型 号 |
螺纹型号 |
长度‘L’+0.05 -0.13 mm |
| 钢 |
热处理钢 |
不锈钢 |
铝 |
| M3×0.5 |
BSO |
BSON |
BSOS |
BSOA |
M3 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
| 3.5M3(1) |
| M3.5×0.6 |
BSO |
BSON |
BSOS |
BSOA |
M3.5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
| M4×0.7 |
M4 |
| M5×0.8 |
M5 |
| F最小为 |
3.2 |
4 |
5 |
6.5 |
9.5 |
英制计量：英寸
螺纹尺寸 |
型 号 |
螺纹型号 |
长度‘L’+0.05 -0.13 mm |
| 钢 |
热处理钢 |
不锈钢 |
铝 |
.312 |
.375 |
.437 |
.500 |
.562 |
.625 |
.687 |
.750 |
.812 |
.875 |
.937 |
1.00 |
1.062 |
| .112-40(#4-40) |
BSO |
BSON |
BSOS |
BSOA |
440 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
| 6440(1) |
| .138-32(#6-32) |
BSO |
BSON |
BSOS |
BSOA |
632 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
| 8632(1) |
| .164-32(#8-32) |
BSO |
BSON |
BSOS |
BSOA |
832 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
| .190-32(#10-32) |
032 |
| F最小为 |
.156 |
.187 |
.250 |
.375 | 上一个产品 下一个产品返回 >>
|
